KYOWA扭矩传感器

TPS-A放大器内置式扭矩传感器

TPS-A-01NM ±0.1N・m     TPS-A-05NM ±0.5N・m      TPS-A-1NM ±1N・m

TPS-A-2NM ±2N・m        TPS-A-5NM ±5N・m        TPS-A-10NM ±10N・m

TPS-A-50NM ±50N・m     TPS-A-100NM ±100N・m     TPS-A-500NM ±500N・m

TPS-A-1KNM ±1kN・m     TPS-A-5KNM ±5kN・m

小型轻量、采用非接触式传送, 放大器内置式扭矩传感器。通过采用非接触传送化提高维修性。

额定容量：±0.1N・m～±5kN・m

额定输出：5V±4%（负载电阻5kΩ或以上（01NM～2NM为2kΩ或以上））

最高回转速度：15000rpm（±0.1N・m～±2N・m）, 5000rpm（±5N・m～±500N・m）, 4000rpm（±1kN・m）, 3000rpm（±5kN・m）

特点

●内置放大器, 电压输出为±5V

●带旋转输出功能（4脉冲/旋转）

●采用无键槽, 摩擦连接型联轴器的标准规格

（TPS-A-5KNM除外）,可消除因键的间隙而引起的测量误差

●TPS-A-01NM, 05NM, 1NM, 2NM为宽30mm的薄型, 可以并列放置测量。

TP-D小型扭矩传感器

TP-2KCD 0.2N・m   TP-5KCD 0.5N・m   TP-10KCD 1N・m   TP-20KCD 2N・m

低容量的滑环方式, 安装简易型扭矩传感器。

额定容量：0.2～2N・m

额定输出：0.75～1.5mV/V

最高回转速度：4000rpm

特点

●测量低扭矩用

●检测部分采用独特的悬臂方式

●测量器推荐使用载波型动态应变放大器DPM型

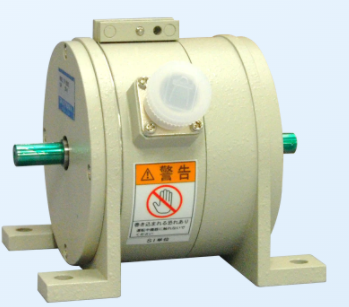

TP-E小型扭矩传感器

TP-2KCE 0.2N・m    TP-5KCE 0.5N・m    TP-10KCE 1N・m    TP-20KCE 2N・m

低容量的滑环方式, 安装简易型扭矩传感器。

带安装脚。

额定容量：0.2～2N・m

额定输出：0.75～1.5mV/V

最高回转速度：4000rpm

特点

●测量低扭矩用

●检测部分采用独特的悬臂方式

●测量器推荐使用载波型动态应变放大器DPM型
