KFGS残余应力应变片
KFGS残留应力的测量应变片
KFGS残留应力的测量应变片 | |
材料电阻元件 | Cu-Ni系合金箔 |
材料基底 | 聚酰胺 |
使用主要适用粘合剂硬化后的使用温度范围（℃） | CC-33A：-196～120℃ |
CC-35：-30～120℃ | |
CC-36：-30～100℃ | |
EP-340：-55～150℃ | |
PC-600：-196～150℃ | |
和主要的导线组合时的温度（℃） | KFG-D28时 |
聚酯铜线：-196～150℃ | |
平行乙烯线（L-6, L-7）：-10～80℃ | |
中温用导线（L-11, L-12）：-100～150℃ | |
自动补偿温度范围（℃） | 10～100℃ |
适用线膨胀系数×10－6/℃ | 11, 16, 23, 27 |
室温下应变片界限（约％） | |
室温下疲劳寿命（次数） | |

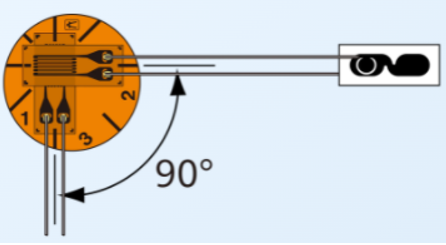

KFGS应变片配有可单键拆装导线的端子，使用方便。适用于采用切入法等残留应力的测量，并备有带夹头的专用电线（T-C26，乙烯线长为2m）。
KFGS-D28是可测量穿孔法释放应力后的残留应力的应变片。
KFGS残留应力的测量应变片型号及尺寸 | |||
型号名称 | 应变片(敏感栅) | 基底 | 线膨胀系数 |
KFGS-2-120-C1 T-F7 | 2×1.2(mm) | 6.3×2.8(mm) | 11,16,23 |
KFGS-1-120-C1 T-F7 | 1×1.1(mm) | 4.8×2.4(mm) | 11,16,23 |
KFGS-2-120-D16 T-F7 | 2×1.2(mm) | φ8(mm) | 11,16,23 |
KFGS-1-120-D16 T-F7 | 1×1.1(mm) | φ5(mm) | 11,16,23 |
KFGS-2-120-D17 T-F7 | 2×1.2(mm) | φ8(mm) | 11,16,23 |
KFGS-1-120-D17 T-F7 | 1×1.1(mm) | φ5(mm) | 11,16,23 |
