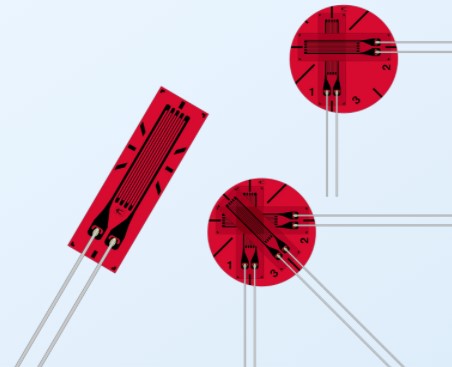

KFGS系列常规箔式应变片 | |
材料电阻元件 | Cu-Ni系合金箔 |
材料基底 | 聚酰胺 |
使用主要适用粘合剂硬化后的使用温度范围(℃) | CC-33A:-196~120℃ |
CC-35:-30~120℃ | |
CC-36:-30~100℃ | |
EP-340:-55~150℃ | |
PC-600:-196~150℃ | |
和主要的导线组合时的温度(℃) | 聚酯铜线:-196~150℃ |
平行乙烯线(L-6, L-7):-10~80℃ | |
中温用导线(L-11, L-12):-100~150℃ | |
自动补偿温度范围(℃) | 10~100℃ |
适用线膨胀系数×10-6/℃ | 5, 11, 16, 23, 27 |
室温下应变片界限(约%) | 5 |
室温下疲劳寿命(次数) | 1.2×107 (±1500×10-6应变时) |
订购时,在应变片型号名称的末尾处空开1个字符后,加上与导线长度相对应的线名。
例)KFGS-2-120-C1-11带1m长的3线式平行聚乙烯线时:
→KFGS-2-120-C1-11 L1M3R
部分产品将与RoHS认证产品一起出售。如需RoHS认证产品,详情请咨询。
关于带导线的应变片导线
●单轴双线式导线的标准色为红色(R),也可根据要求制成白色、绿色、黄色、黑色。
●单轴3线式的标准色为红色条纹(R),也可根据要求制成蓝色,黄色的条纹。
●双轴,3轴应变片的颜色区分为双线式时的0°: 红色,90°: 白色,45°: 绿色。3线式时的0°: 红色, 90°: 黄色,45°: 蓝色的条纹。各种颜色均表示为S。
KFGS通用箔式应变片型号及尺寸 | |||
型号 | 应变片(敏感栅)尺寸 | 基底尺寸 | 线膨胀系数 |
KFGS-30-120-C1 | 30×3.3(mm) | 37×5.2(mm) | 11,16,23,27 |
KFGS-20-120-C1 | 20×5(mm) | 28×8(mm) | 11,16,23,27 |
KFGS-10-120-C1 | 10×3(mm) | 16×5.2(mm) | 11,16,23,27 |
KFGS-6-120-C1 | 6×1.7(mm) | 10×3.4(mm) | 11,16,23,27 |
KFGS-5-120-C1 | 5×1.4(mm) | 9.4×2.8(mm) | 5,11,16,23,27 |
KFGS-4N-120-C1 | 4×0.7(mm) | 8×1.4(mm) | 11,16,23,27 |
KFGS-3-120-C1 | 3×1.3(mm) | 7.4×2.8(mm) | 11,16,23,27 |
KFGS-2-120-C1 | 2×1.2(mm) | 6.3×2.8(mm) | 11,16,23,27 |
KFGS-2N-120-C1 | 2×0.84(mm) | 5.3×1.4(mm) | 11,16,23,27 |
KFGS-1-120-C1 | 1×1.1(mm) | 4.8×2.4(mm) | 23,27 |
KFGS-1N-120-C1 | 1×0.65(mm) | 4.2×1.4(mm) | 11,16,23,27 |
KFGS-03-120-C1 | 0.3×1.4(mm) | 3.5×2.4(mm) | 11,16,23,27 |
KFGS-02-120-C1 | 0.2×1.4(mm) | 3.3×2.4(mm) | 11,16,23,27 |
KFGS-2-120-C15 | 2×0.8(mm) | 5.2×3(mm) | 11,16,23,27 |
KFGS-2-120-C16 | 2×0.8(mm) | 5.2×3(mm) | 11,16,23,27 |
KFGS-1-120-C2 | 1×1.8(mm) | 5.6×3(mm) | 11,16,23,27 |
KFGS-1-120-C3 | 1×1.8(mm) | 5.5×2.7(mm) | 11,16,23,27 |
KFGS-2-120-D1 | 2×3.2(mm) | 10×8.5(mm) | 11,16,23,27 |
KFGS-10-120-D16 | 10×3(mm) | φ21(mm) | 11,16,23,27 |
KFGS-5-120-D16 | 5×1.4(mm) | φ11(mm) | 11,16,23,27 |
KFGS-3-120-D16 | 3×1.3(mm) | φ10(mm) | 11,16,23,27 |
KFGS-2-120-D16 | 2×1.2(mm) | φ8(mm) | 11,16,23,27 |
KFGS-1-120-D16 | 1×1.1(mm) | φ5(mm) | 11,16,23,27 |
KFGS-10-120-D17 | 10×3(mm) | φ21(mm) | 11,16,23,27 |
KFGS-5-120-D17 | 5×1.4(mm) | φ11(mm) | 11,16,23,27 |
KFGS-3-120-D17 | 3×1.3(mm) | φ10(mm) | 11,16,23,27 |
KFGS-2-120-D17 | 2×1.2(mm) | φ8(mm) | 11,16,23,27 |
KFGS-1-120-D17 | 1×1.1(mm) | φ5(mm) | 11,16,23,27 |
KFGS-2-120-D9 | 2×2.2(mm) | 17×5(mm) | 11,16,23,27 |
KFGS-1-120-D9 | 1×1.4(mm) | 12×4(mm) | 11,16,23,27 |
KFGS-2-120-D2 | 2×3.4(mm) | 12×7(mm) | 11,16,23,27 |
KFGS-3-120-D28 | 3×2(mm) | φ19.8(mm) | 11,16,23,27 |
KFGS-1.5-120-D28 | 1.5×1.3(mm) | φ12(mm) | 11,16,23,27 |
KFGS-2-120-D3 | 2×3.6(mm) | 11×11(mm) | 11,16,23,27 |
KFGS-2-120-D31 | 2×1.2(mm) | 8×6.5(mm) | 11,16,23,27 |
KFGS-1-120-D39 | 1(mm) | 12×6.4(mm) | 11,16,23,27 |
KFGS-2-120-D3 | 2×3.6(mm) | 11×11(mm) | 11,16,23,27 |
KFGS-2-120-D6 | 2×3.1(mm) | 17×17(mm) | 11,16,23,27 |
KFGS-2-120-D9 | 2×2.2(mm) | 17×5(mm) | 11,16,23,27 |
KFGS-1-120-D9 | 1×1.4(mm) | 12×4(mm) | 11,16,23,27 |
KFGS-5-1K-C1 | 5×3.5(mm) | 11×4.9(mm) | 11,16,23,27 |
KFGS-2-1K-C1 | 2×3(mm) | 7.2×4.5(mm) | 11,16,23,27 |
KFGS-5-350-C1 | 5×2(mm) | 9.4×4.2(mm) | 11,16,23,27 |
KFGS-3-350-C1 | 3×2(mm) | 7.4×4.2(mm) | 11,16,23,27 |
KFGS-2-350-C1 | 2×2(mm) | 6.3×4.2(mm) | 11,16,23,27 |
KFGS-1-350-C1 | 1×2(mm) | 4.8×3.4(mm) | 11,16,23,27 |
KFGS-2-350-D1 | 2×3(mm) | 10×8.5(mm) | 11,16,23,27 |
KFGS-5-350-D16 | 5×2(mm) | φ11(mm) | 11,16,23,27 |
KFGS-3-350-D16 | 3×2(mm) | φ10(mm) | 11,16,23,27 |
KFGS-2-350-D16 | 2×2(mm) | φ10(mm) | 11,16,23,27 |
KFGS-1-350-D16 | 1×1.8(mm) | φ8(mm) | 11,16,23,27 |
KFGS-5-350-D17 | 5×2(mm) | φ11(mm) | 11,16,23,27 |
KFGS-3-350-D17 | 3×2(mm) | φ10(mm) | 11,16,23,27 |
KFGS-2-350-D17 | 2×2(mm) | φ10(mm) | 11,16,23,27 |
KFGS-1-350-D17 | 1×1.8(mm) | φ8(mm) | 11,16,23,27 |
KFGS-2-350-D2 | 2×4(mm) | 12×6.8(mm) | 11,16,23,27 |
KFGS-2-350-D31 | 2×3(mm) | 10.5×6.5(mm) | 11,16,23,27 |
KFGS-5-500-C1 | 5×3.5(mm) | 11×4.9(mm) | 11,16,23,27 |
KFGS-2-500-C1 | 2×2.6(mm) | 7.5×4.4(mm) | 11,16,23,27 |
KFGS-5-60-C1 | 5×2(mm) | 10×3.4(mm) | 11,16,23,27 |
KFGS-2-60-C1 | 2×2.3(mm) | 7.2×3.7(mm) | 11,16,23,27 |
KFGS-2-120-C1 T-F7 | 2×1.2(mm) | 6.3×2.8(mm) | 11,16,23 |
KFGS-1-120-C1 T-F7 | 1×1.1(mm) | 4.8×2.4(mm) | 11,16,23 |
KFGS-2-120-D16 T-F7 | 2×1.2(mm) | φ8(mm) | 11,16,23 |
KFGS-1-120-D16 T-F7 | 1×1.1(mm) | φ5(mm) | 11,16,23 |
KFGS-2-120-D17 T-F7 | 2×1.2(mm) | φ8(mm) | 11,16,23 |
KFGS-1-120-D17 T-F7 | 1×1.1(mm) | φ5(mm) | 11,16,23 |
