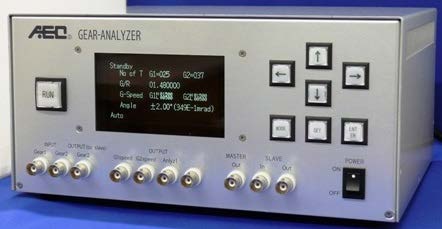

AEC齿轮分析仪

一、产品介绍

    AEC齿轮分析仪采用电涡流位移传感器，检测齿轮运转状态，实时输出瞬时转速，它充分利用电涡流位移传感器的特性，即使在转速剧烈波动的环境中，也能精确测量齿轮的旋转行为，检测齿轮旋转角度的分辨率大约为0.02°。

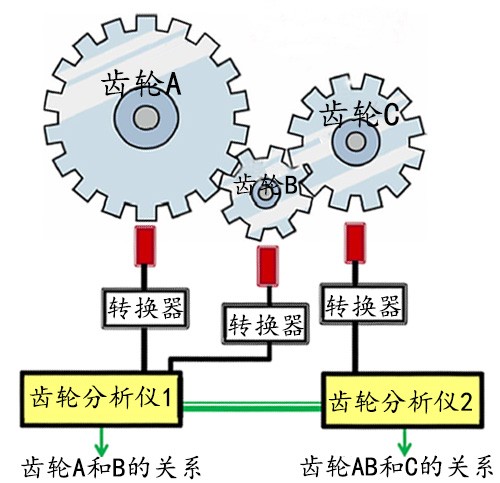

    它在内部电路中计算齿轮A和齿轮B的转速，将转速差以电压信号输出。输出电压显示齿轮B相对于齿轮A的角度，因此，它能通过电压值显示齿轮的状态和行为，也可以由此判断被测齿轮相关轴的扭转状态。还可以连接多个齿轮分析仪，掌握三个以上齿轮的相对关系。它有三个特点：

    1、测量齿轮转速的瞬时波动：可以检测旋转体转速的急剧瞬时波动。

    2、检测齿隙等瞬时行为：可以识别两个齿轮啮合的行为差异，也就是瞬时角度差，这对分析齿轮的齿隙行为很有效。

    3、可以连续输出：能实时输出转速瞬时波动行为的差异，以及齿轮旋转中的数据，有利于实时监控生产线和测试现场的状况。

二：主要参数

    采样频率：40MHz

    输入频率：DC-30kHz

    角度分辨率：约为0.05′（分辨率取决于齿数和转速）

    通道数量：2个

    输入电压：±10V（0.4VP-P ～10VP-P）

    响应频率：5Hz至1KHz

    输入接口：BNC

    参数设定：通过旋钮设定参数

    设置项目有：

            G1：齿轮1齿牙数量（1-999） G2：齿轮2齿牙数量（1-999）

            MAX：齿轮1最快旋转速度：100-9999 rpm（信号输出5V） MIN：最小齿轮1旋转速度：0000-9999 rpm（信号输出：1V）

            TP：分析参数的平均数数值

            KP1 = K：齿轮1输入频率范围（0-9） P1：分析参数1

            KP2 = K：齿轮2输入频率范围（0-9） P2：分析参数2

    信号输出：G1Speed～齿轮1旋转速度 G2Speed：齿轮2旋转速度 Analyzer：齿轮1和齿轮2的旋转角差

    输出电：1-5V

    采样周期：20μsec

    分辨率：12位

    输出接口：BNC

三：应用范围

    齿轮分析仪能够通过检测旋转体上齿轮的咔嗒声来实时捕捉旋转波动和被视为间隙的行为。该设备可以实时检测齿轮错位、以及齿轮转速和齿隙的瞬时微小波动，还可以通过检测齿轮连接的链条，测量齿轮。适用于诸如以下的应用：

    *正时皮带滚轮的节距偏差校正

    *轴承滚轮曲率控制

    *检测轴扭转

    *检测齿轮间隙行为

    *检测差速齿轮的相对偏差

    *检测轮胎打滑

    *检测发动机扭矩
