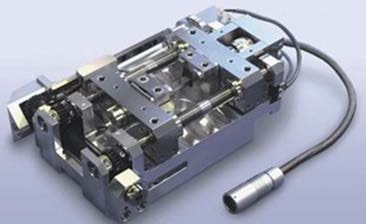

SKL系列微型拉伸台
产品主要参数:
拉伸台型号/参数 | SKL-2000 | SKL-5000 | SKL-5000XL |
应变行程 | 27mm | 30mm | 100mm |
允许的样品 | (50~75)x10x5mm | (100~130)x12x5mm | (60~160)x20x5mm |
尺寸范围(拉伸) | |||
线性位移精度 | 0.1um | ||
可选载荷传感器 | 20N 至 2kN 等 | 20N 至 5kN 等 | 20N 至 5kN 等 |
载荷传感器精度 | 0.2% F.S (满量程) | 0.2% F.S (满量程) | 0.2% F.S (满量程) |
速度范围 | 0.01~2mm/min | 0.01~4mm/min | 0.01~15mm/min |
数据曲线显示 | 实时显示测量数据,可自定义多图显示 | ||
测试报告 | 支持自定义报告格式及内容 | ||
尺寸(长x宽x高) | 190x113x52mm | 225.5x170x36(61.5)mm | 406x198x48(80)mm |
重量 | 3kg | 3.5kg | 14kg |
电源要求 | 电源要求:2A 120-240VAC 50/60Hz | ||
工作环境 | 1-40 摄氏度 | ||
储存环境 | -40-80 摄氏度 |
冷热台型号/参数 | 高低温台HT350-150 | 冷台HT-150 | 热台HT350 | 高温热台HT700 | 高温热台HT1000 |
温度范围 | -150~350℃ | -150℃~室温 | 室温~400℃ | 室温~700℃ | 室温~1000℃ |
温控精度 | ±0.5℃ | ±0.5℃ | ±0.5℃ | ±0.5℃ | ±0.5℃ |
温控类型 | PT100 | PT100 | PT100 | K 型 | K 型 |
加热制冷面积 | 25x25mm 支持订制 | 25x25mm 支持订制 | 25x25mm 支持订制 |
订制 |
订制 |
程序设置 | 可以设置多端程序 可编程温度加载速率 | ||||
显示 | 触摸屏面板,可以显示以及导出温度曲线 | ||||
温度控制方式 | PID 控制 | ||||
液氮 | 需要 | 不需要 | |||
电源要求 | 24VDC 6A | ||||
外形尺寸 | 150x100x28mm |
产品主要特点:
1、紧凑设计,可放置在电子显微镜中使用
2、高精度双向螺杆,保证样品居中位置
3、可订制夹具(3点、4点弯曲夹具及圆轴样品夹具等)
4、可选力学载荷 20N 至 5kN 等
5、可选高低温冷热台(-150℃ ~ 1000℃)
6、速度范围 0.01~15mm/min(请参考具体型号参数)
7、位移精度 0.1um
SKL系列拉伸台采用高精度丝杆、传动装置及高分辨率光栅尺,基于伺服控制系统和力学载荷控制,能够为用户提供高可靠性的材料性能测试方
案,控制软件支持自定义测试程序,软件界面友好简单明了,测试报告支持自定义输出。
可选配高低温冷热台,通过其加热或降温功能,可以对实验物品的温度进行精确控制,从而保证实验的准确性和可靠性。可与光学或电子显微
镜配合使用,在微观上观察样品的各种变化。
