KFSB屏蔽型应变片
KFSB屏蔽型箔式应变片
KFSB屏蔽型箔式应变片 | |
材料电阻元件 | Cu-Ni系合金箔（120Ω） |
Ni-Cr系合金箔（350Ω） | |
材料基底 | 聚酰胺 |
使用主要适用粘合剂硬化后的使用温度范围（℃） | CC-33A：-196～120℃ |
EP-340：-55～150℃ | |
和主要的导线组合时的温度（℃） | 3线式低噪音乙烯线(L-13)：-10～80℃ |
自动补偿温度范围（℃） | 10～100℃ |
适用线膨胀系数×10－6/℃ | 11, 16, 23 |
室温下应变片界限（约％） | 0.5 |
室温下疲劳寿命（次数） | 1×104 （±1500×10-6应变时） |

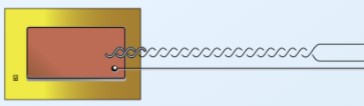

是全部覆盖铜箔进行屏蔽的应变片，可实现应变片粘结部分及其周边流过大电流时也能防止噪音的效果。
KFSB屏蔽型箔式应变片型号及尺寸 | |||
型号名称 | 应变片(敏感栅) | 基底 | 线膨胀系数 |
KFSB-5-120-J1 | 5×1.4(mm) | 15×10(mm) | 11,16,23 |
KFSB-5-350-J1 | 5×6.6(mm) | 17×16(mm) | 11,16,23 |
