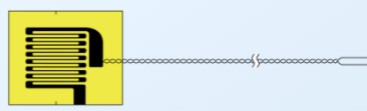

KFNB无感应应变片
KFNB无感应型箔式应变片
材料电阻元件 | Ni-Cr系合金箔 |
材料基底 | 聚酰胺 |
使用主要适用粘合剂硬化后的使用温度范围（℃） | PC-600：-196～150℃ |
CC-33A：-196～120℃ | |
和主要的导线组合时的温度（℃） | 3线式低噪音乙烯线(L-13)：-10～80℃ |
自动补偿温度范围（℃） | 0～150℃ |
适用线膨胀系数×10－6/℃ | 11, 16, 23 |
室温下应变片界限（约％） | 1 |
室温下疲劳寿命（次数） | 1×104（±1500×10-6 应变时） |
在应变片元件处使用磁性电阻效果较小的特殊合金，同时形状采用了消除感应的结构，即使处于交流磁界中也可保证良好的测量精度。
KFNB无感应型箔式应变片型号及尺寸 | |||
型号名称 | 应变片(敏感栅) | 基底 | 线膨胀系数 |
KFNB-5-350-C9 | 5×6.6(mm) | 12×10(mm) | 11,16,23 |
KFNB-2-350-C9 | 2×3.5(mm) | 6×5(mm) | 11,16,23 |
KFNB-5-350-D20 | 5×6.6(mm) | 22×12(mm) | 11,16,23 |
KFNB-2-350-D20 | 2×3.5(mm) | 11×6(mm) | 11,16,23 |
