MTI激光位移传感器


Microtrak3是采用三角量测技术来进行位移、距离、振动及厚度检测的精密量测系统。它不受表面物体材质、颜色及发射光源的影响,应用范围广,是解决工业各式案例的理想选择,广泛运用于各科研院所及高校

优点:
●响应频率达20KHZ, 采用滤波可达0.1HZ
●可视激光光点使激光头操作及对位容易
●模拟0-10V输出和USB输出可连接其它计算机及资料采集系统
●配套软件可以实现波形显示,数值显示及存储等功能
● Cut Time功能可以忽略孔和缺口的瞬间测量影响

规格:

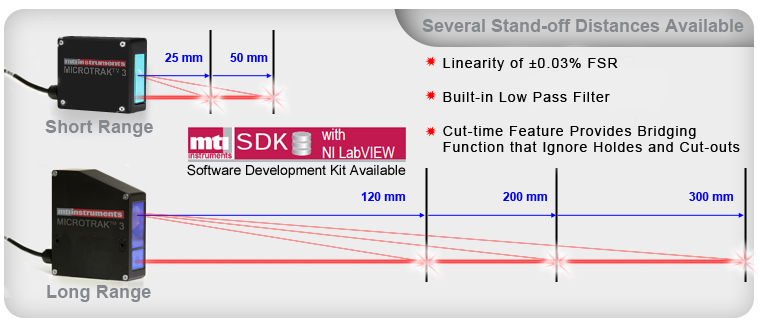

激光头型号

线性中点

量测范围

动态分辨率

数字分辨率

光点大小

LTS-025-02

25 mm

2mm

0.12 um

0.0381um

30 um

LTS-025-04

25 mm

4mm

0.25 um

0.0763um

30 um

LTS-050-10

50 mm

10mm

1.25 um

0.1907um

25um

LTS-050-20

50 mm

20mm

2. 5 um

0.3815um

36um

LTS-120-20

120 mm

20mm

2. 5 um

0.3815um

100 um

LTS-120-40

120 mm

40mm

5 um

0.7630um

100um

LTS-200-100

200 mm

100mm

9 um

1.9074um

100um

LTS-300-200

300 mm

200mm

20 um

3.8148um

130um


●激光功率:<5mW

●激光等级(IEC60825):3R
●频率响应::20kHz的
●采样频率:40kHz
●线性度:±0.03%
●工作温度范围:0°C至40°C
●存储温度范围:-20°C至70°C
●湿度范围:10%至95%非冷凝
●温度稳定性:0.05%FSR/°C
●数字接口:RS-485/USB(半双工)
●电缆长度:1.5米(其他电缆长度可选)
●电源电压:SELV:1528VDC
●额定电源电压:24VDC SELV,******功率:2.8W
●输出阻抗:50欧姆
●电压输出:19V
●扩展范围输出电压:010V
●软件可选的过滤器:0.1Hz,1Hz,25Hz,200Hz时,1kHz,4kHz,20kHz
●激光波长:670nm

部分应用范例:
●振动 ●厚度 ●翘曲度 ●线性度 ●位移 ●阶差高度 ●同轴度 ●填充高度
●平坦度 ●热膨胀和热收缩 ●表面轮廓 ●动态悬挂 ●尺寸量测
