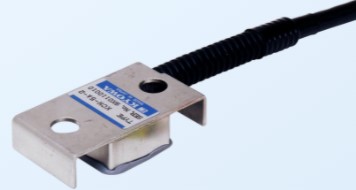

KCH带保护壳应变片
KCH带保护壳箔式应变片
| |||||||
材料电阻元件 | Cu-Ni系合金箔 | ||||||
材料基底 | 聚酰胺 | ||||||
使用主要适用粘合剂硬化后的使用温度范围(℃) | 保护壳部 : 双头螺栓的 | ||||||
应变片部 EP-340,CC-33A : -40~100℃ | |||||||
和主要的导线组合时的温度(℃) | 特殊软质乙烯线 : -40~100℃ | ||||||
自动补偿温度范围(℃) | - | ||||||
适用线膨胀系数×10-6/℃ | - | ||||||
室温下应变片界限(约%) | 1 | ||||||
室温下疲劳寿命(次数) | 1.2×106 (±1000×10-6应变) | ||||||
可在现场轻松,均匀地完成应变片粘贴、接线、防潮作业的同时,通过采用金属外壳保护应变片,以不同于过去产品的方法显著提高应变片的可靠性。 | |||||||
KCH带保护壳箔式应变片型号及尺寸 | |||||||
型号 | 应变片(敏感栅)尺寸 | 基底尺寸 | 线膨胀系数 | ||||
KCH-5A-1 | 5(mm) | 55×30(mm) | |||||
KCH-5A-2 | 5(mm) | 55×30(mm) | |||||
KCH-5A-3 | 5(mm) | 55×30(mm) | |||||
KCH-5A-B | 2(mm) | 55×30(mm) | |||||
KCH-5A-BJ | 2(mm) | 55×30(mm) | |||||
KCH-5A-S | 2(mm) | 55×30(mm) | |||||
KCH-5A-SJ | 2(mm) | 55×30(mm) | |||||
