材料电阻元件

Cu-Ni系合金箔

材料基底

纸基材＋

酚醛环氧树脂

使用主要适用粘合剂硬化后的使用温度范围（℃）

CC-35 ： -30～120℃

和主要的导线组合时的温度（℃）

平行乙烯线（L-6，L-7）： -10～80℃

自动补偿温度范围（℃）

10～60℃

适用线膨胀系数×10^－6/℃

11

室温下应变片界限（约％）

1.8

室温下疲劳寿命（次数）

1.5×10⁵ （±1500×10^-6应变时）

适用于测量混凝土试件的平均应变，且应变片较长的线应变片。 通常可选择大于骨材（石子、砂子）******粒径3倍以上应变片长度。

KC线应变片型号及尺寸

型号

应变片(敏感栅)尺寸

基底尺寸

线膨胀系数

KC-120-120-A1

120×0.6(mm)

132×6(mm)

11

KC-80-120-A1

84×0.6(mm)

95×8(mm)

11

KC-70-120-A1

67×0.6(mm)

80×8(mm)

11

KC-60-120-A1

60×0.6(mm)

74×8(mm)

11

材料电阻元件

Cu-Ni系合金箔

材料基底

聚酰胺

使用主要适用粘合剂硬化后的使用温度范围（℃）

CC-35：-10～80℃

和主要的导线组合时的温度（℃）

聚酯铜线：-10～80℃

平行乙烯线（L-6, L-7）：-10～80℃

中温用导线（L-11, L-12）：-10～80℃

自动补偿温度范围（℃）

10～100℃

适用线膨胀系数×10^－6/℃

11

室温下应变片界限（约％）

5

室温下疲劳寿命（次数）

1.2×10⁷（±1500×10^-6应变时）

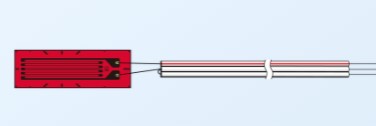

KFGS应变片中适用于混凝土的应变测量的带导线应变片。
  订购时，在应变片型号名称的末尾处空开1个字符后，加上与导线长度相对应的线名。
  例）KFGS-30-120-C1-11带1m长的3线式平行乙烯线时：
  　→KFGS-30-120-C1-11 L1M3R
  为了正确使用：注）关于带导线的应变片导线
  单轴双线式导线的标准色为红色（R），也可根据要求制成白色，绿色，黄色，黑色。
  单轴3线式的标准色为红色条纹（R），也可根据要求制成蓝色，黄色的条纹。
  双轴， 3轴应变片的颜色区分为双线式时的0°：红色， 90°：白色， 45°：绿色
  　3线式时的0°：红色，90°：黄色，45°：蓝色的条纹。各种颜色均表示为S。

KFGS混凝土用应变片

型号名称

应变片(敏感栅)

基底

线膨胀系数

KFGS-30-120-C1

30×3.3(mm)

37×5.2(mm)

11

KFGS-20-120-C1

20×5(mm)

28×8(mm)

11

KFGS-10-120-C1

10×3(mm)

16×5.2(mm)

11

KFGS-10-120-D16 L1M3S

10×3(mm)

φ21(mm)

11

KFGS-10-120-D17 L1M3S

10×3(mm)

φ21(mm)

11

材料电阻元件

Cu-Ni系合金箔

材料基底

丙烯

使用主要适用粘合剂硬化后的使用温度范围（℃）

（嵌入）-10～70℃

和主要的导线组合时的温度（℃）

平行乙烯线：-10～70℃

自动补偿温度范围（℃）

0～50℃

适用线膨胀系数×10^－6/℃

11

室温下应变片界限（约％）

0.2

室温下疲劳寿命（次数）

－

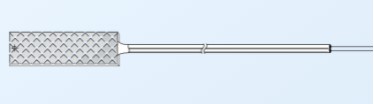

是测量灰浆与混凝土等内部应力的应变片，可埋入被测量物内进行使用。通过特殊的表面处理来确保灰浆等的良好密着性，并且考虑了防水性与弹性系数等。
  KM-30可制作RoHS对应产品。

KM埋入式应变片型号及尺寸

型号名称

尺寸

线膨胀系数

KM-30-120-H1

30×9(mm)

11

KM-120-120-H2

120×15(mm)

11

材料电阻元件

Cu-Ni系合金箔

材料基底

硅

使用主要适用粘合剂硬化后的使用温度范围（℃）

（嵌入）常温～70℃

和主要的导线组合时的温度（℃）

3线式平行乙烯线：常温～70℃

自动补偿温度范围（℃）

－

适用线膨胀系数×10^－6/℃

－

室温下应变片界限（约％）

0.3

室温下疲劳寿命（次数）

－

是测量水泥系材料的自身收缩、自身应力的应变片，可测量高强度、高流动混凝土等刚刚打入后的自身收缩。能够有效对应水泥系材料的裂纹等。
  通常T热电偶设置在应变片的附近，H4型内置T热电偶。

型号名称

应变片(敏感栅)

尺寸

线膨胀系数

KMC-70-120-H3

70(mm)

80×10×2(mm)

KMC-70-120-H4

70(mm)

80×10×2(mm)
