材料电阻元件

Cu-Ni系合金箔

材料基底

丙烯

使用主要适用粘合剂硬化后的使用温度范围（℃）

CC-33A ： -50～80℃

EP-340：-50～180℃

和主要的导线组合时的温度（℃）

包银铜线 ： -50～80℃

自动补偿温度范围（℃）

20～60℃

适用线膨胀系数×10^－6/℃

11，16，23

室温下应变片界限（约％）

0.2

室温下疲劳寿命（次数）

4×10⁶ （±500×10^-6应变时）

在厚塑料基底的上下两面装有传感元件的应变片。要测量高压容器等内压产生的应力，桥接等盒式结构物的应力，却无法直接在试验体内粘贴应变片时，将KFF粘贴在表面即可测量到内部的应变。
  ●使用本应变片时，请根据被测物体的厚度，选择合适的应变片。
  ●若被测物体较薄（约1mm 或以下），由于受应变片粘贴的补强效果影响，会降低灵敏度。
  　并且，若被测物体较厚（约30mm 或以上），会降低精度。
  【应变片型号与被测物体厚度的区分使用例】
  KFF-30-350-C11 : 约1 ～ 15mm
  KFF-30-350-C12 : 约4 ～ 30mm

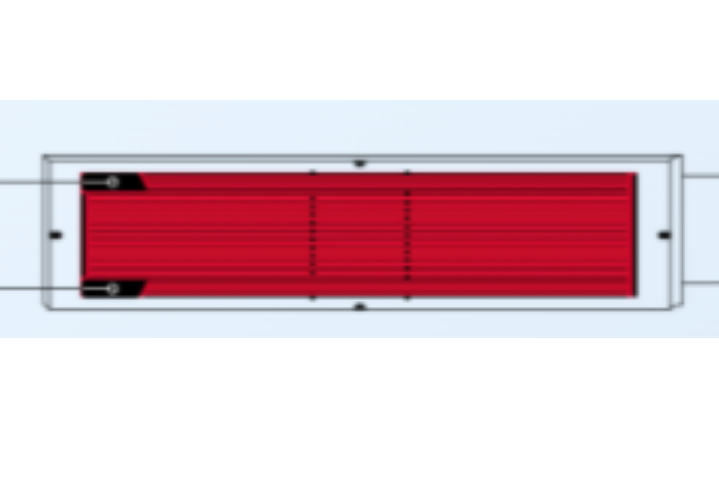

KFF测量弯曲用箔式应变片型号及尺寸

型号名称

尺寸

线膨胀系数

KFF-30-350-C11

30×7×1(mm)

11,16,23

KFF-30-350-C12

30×7×2(mm)

11,16,23
