KFRS电路板应变片

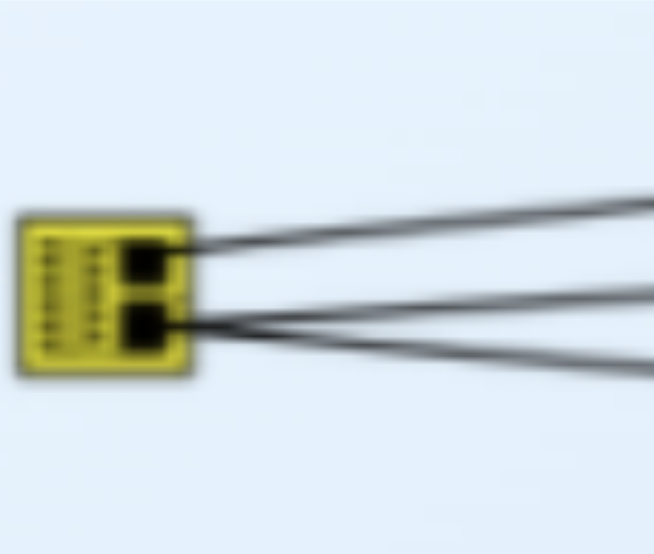

KFRS电路板用箔式应变片
KFRS电路板用箔式应变片 | |||||||
材料电阻元件 | Ni-Cr系合金箔 | ||||||
材料基底 | 聚酰胺 | ||||||
使用主要适用粘合剂硬化后的使用温度范围(℃) | CC-33A:-196~120℃ | ||||||
CC-36:-30~100℃ | |||||||
PC-600:-196~150℃ | |||||||
和主要的导线组合时的温度(℃) | 聚酯铜线:-196~150℃ | ||||||
平行乙烯线(L-6,L-7):-10~80℃ | |||||||
中温用导线(L-11,L-12):-100~150℃ | |||||||
自动补偿温度范围(℃) | -30~120℃ | ||||||
适用线膨胀系数×10-6/℃ | 13 | ||||||
室温下应变片界限(约%) | 1.6 | ||||||
室温下疲劳寿命(次数) | 2×106 (±1500×10-6应变时) | ||||||
用于评估手机、导航系统、数码相机等所使用电路板的机械特性、温度特性的应变片。 | |||||||
KFRS电路板用箔式应变片型号及尺寸 | |||||||
型号名称 | 应变片(敏感栅) | 基底 | 线膨胀系数 | ||||
KFRS-1-120-C1 | 1×0.65(mm) | 4×1.4(mm) | 13 | ||||
KFRS-02-120-C1 | 0.2×0.8(mm) | 1.2×1.1(mm) | 13 | ||||
KFRS-02-120-D34 | 0.2×0.8(mm) | 2.5×2.5(mm) | 13 | ||||
KFRS-02-120-D35 | 0.2×0.8(mm) | 2.5×2.5(mm) | 13 | ||||
