KYOWA防水应变片
有以下几种防水应变片
(1)KCW点焊式防水箔式应变片 (2)KFWB防水型箔式应变片 (3)KFWS小型防水箔式应变片
1、KCW点焊式防水箔式应变片
材料电阻元件 | Ni-Cr系合金箔 |
材料基底 | 不锈钢 |
使用主要适用粘合剂硬化后的使用温度范围(℃) | (点溶接) -20~100℃ |
和主要的导线组合时的温度(℃) | 氯丁橡胶线:-20~100℃ |
自动补偿温度范围(℃) | 10~90℃ |
适用线膨胀系数×10-6/℃ | 11 |
室温下应变片界限(约%) | - |
室温下疲劳寿命(次数) | - |
是便于在现场安装的点焊式应变片,即使在高压、水下等严酷条件下也无需涂层处理,可耐受约10MPa的水压。
KCW点焊式防水箔式应变片型号及尺寸
型号 | 应变片(敏感栅)尺寸 | 基底尺寸 | 线膨胀系数 |
KCW-5-120-G10 | 5(mm) | 21×5(mm) | 11 |

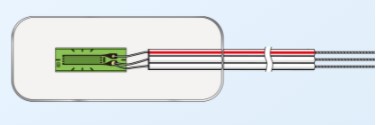

2、KFWB防水型箔式应变片
材料电阻元件 | Cu-Ni系合金箔 |
材料基底 | 聚酰胺 |
使用主要适用粘合剂硬化后的使用温度范围(℃) | CC-33A:-10~80℃ |
CC-36:-10~80℃ | |
EP-340:-10~80℃ | |
和主要的导线组合时的温度(℃) | 平行乙烯线(L-6,L-7):-10~80℃ |
自动补偿温度范围(℃) | 10~80℃ |
适用线膨胀系数×10-6/℃ | 11,16,23 |
室温下应变片界限(约%) | 2.8 |
室温下疲劳寿命(次数) | 3×104 (±1500×10-6应变时) |
应变片表面采用特殊树脂覆盖的耐水结构,仅需通过粘合剂粘贴,即可在室外或水下使用。(绝缘电阻在约10MPa的水里, 历经100个小时后也基本未出现性能下降的情况。)并且树脂具有柔软性,便于曲面粘贴。
(注)关于带导线的应变片导线
●单轴双线式导线的标准色为红色(R),也可根据要求制成白色,绿色,黄色,黑色。
●单轴3线式的标准色为红色条纹(R),也可根据要求制成蓝色,黄色的条纹。
●双轴, 3轴应变片的颜色区分为双线式时的0°:红色, 90°:白色, 45°:绿色
3线式时的0°:红色, 90°:黄色, 45°:蓝色的条纹色。
KFWB防水型箔式应变片型号及尺寸
型号名称 | 应变片(敏感栅) | 基底 | 线膨胀系数 |
KFWB-5-120-C1 | 5×1.4(mm) | 30×12(mm) | 11,16,23 |
KFWB-2-120-C1 | 2×1.2(mm) | 30×12(mm) | 11,16,23 |
KFWB-5-120-D16 | 5×1.4(mm) | 21×18(mm) | 11,16,23 |
KFWB-2-120-D16 | 2×1.2(mm) | 21×18(mm) | 11,16,23 |
KFWB-5-120-D17 | 5×1.4(mm) | 21×18(mm) | 11,16,23 |
KFWB-2-120-D17 | 2×1.2(mm) | 21×18(mm) | 11,16,23 |
KFWB-5-350-C1 | 5×2(mm) | 30×12(mm) | 11,16,23 |
KFWB-2-350-C1 | 2×2(mm) | 30×12(mm) | 11,16,23 |
KFWB-5-350-D16 | 5×2(mm) | 21×18(mm) | 11,16,23 |
KFWB-2-350-D16 | 2×2(mm) | 21×18(mm) | 11,16,23 |
KFWB-5-350-D17 | 5×2(mm) | 21×18(mm) | 11,16,23 |
KFWB-2-350-D17 | 2×2(mm) | 21×18(mm) | 11,16,23 |

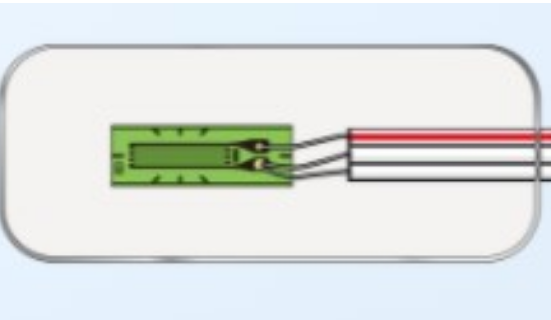

3、KFWS小型防水箔式应变片
材料电阻元件 | Cu-Ni系合金箔 |
材料基底 | 聚酰胺 |
使用主要适用粘合剂硬化后的使用温度范围(℃) | CC-33A:-10~80℃ |
CC-36:-10~80℃ | |
和主要的导线组合时的温度(℃) | 平行乙烯线(L-6,L-7):-10~80℃ |
自动补偿温度范围(℃) | 10~80℃ |
适用线膨胀系数×10-6/℃ | 11,16,23 |
室温下应变片界限(约%) | 5 |
室温下疲劳寿命(次数) | 3×104 (±1500×10-6应变时) |
小型化的防水型应变片可用于室外或水下等应变测量,适用于粘贴面积受限制之处。防水树脂的厚度仅1.3mm,更薄且柔软,能够粘贴在直径为10mm的曲面。
KFWS小型防水箔式应变片型号及尺寸
型号名称 | 应变片(敏感栅) | 基底 | 线膨胀系数 |
KFWS-2N-120-C1 | 2×0.84(mm) | 15×6(mm) | 11,16,23 |
KFWS-2-120-D16 | 2×1.2(mm) | 15×12(mm) | 11,16,23 |
