MTI风电转子定子间隙监控系统

MTI直驱式风电转子间隙测量系统

(GE集团已经使用)


MTI 的RG100电容间隙传感系统,专门设计用于实时测量直驱式风力涡轮机转子的间隙。

产品主要优点:

抗噪模拟电流环路输出(兼容SCADA)

跟踪最小间隙和实时间隙(2个输出),实时监控小的直驱式转子的间隙,防止转子和定子之间发生接触,造成损坏,尤其是随着转子变热的时候。

内置误差校正表,精度好(无需客户校准)

可以在强磁场中运行(2特斯拉及以上)

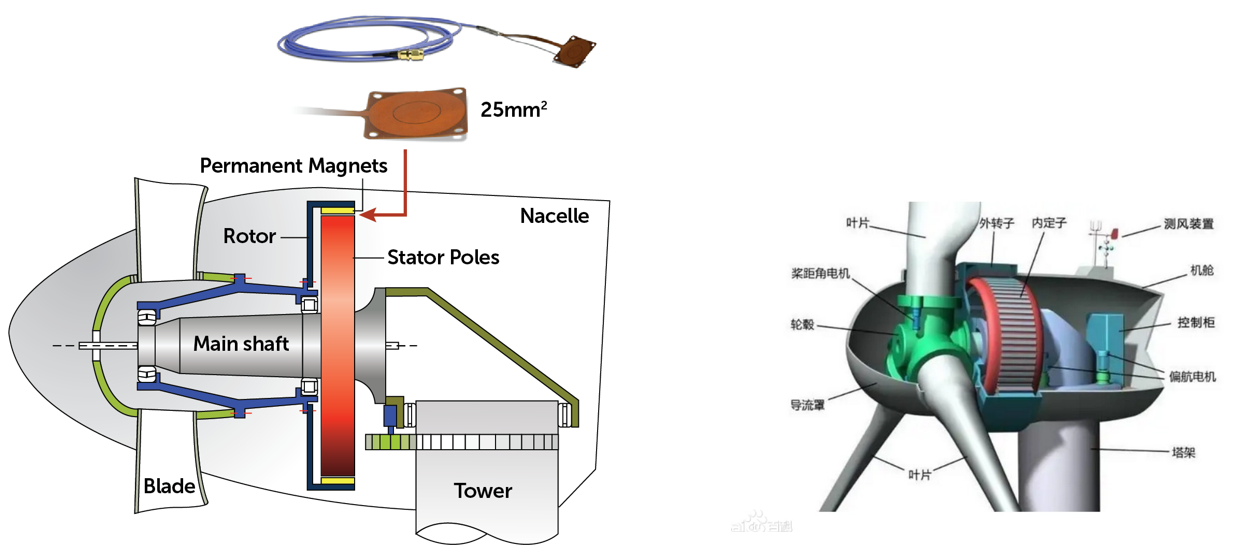

MTI薄型电容传感器直接放置在强磁场中, 跟踪最小间隙和实时间隙(2个输出),实时监控小的直驱式转子的间隙,防止转子和定子之间发生接触,造成损坏。

      两个电流回路模拟输出

      第一个输出( 4-20mA模拟输出)实时跟踪间隙

      第二个输出检测并保持测量到的最小间隙

      保持重置时间设为1RPM

      ******回路阻抗为500欧姆,250欧姆为额定阻抗

      无需用户线性化处理 – 模拟输出电流与间隙直接成正比

      探头设计厚度仅为300um (即使失效的情况下也不会对转子造成破坏)

      探头与预放大模块的连接器为能锁定的BNC插头

      线性度高 (小于100um), 温度稳定性高

Chart  Description automatically generated

典型的来自安装在转子(磁铁)和定子线圈磁极的间隙传感器的信号。

纵轴是毫米,横轴是秒



测量范围

0-   10 mm1

噪音

2.6um   RMS, 17um Pk-Pk

重复精度

10   nm ( 在固定点 , 1Hz 带宽 ) 2

最小系统分辨率

0.01   um  ( 在 10.0  mm 范围内)

长期稳定性 / 漂移

20   ppm /月 或更好  (±1º C)

线性度

±0.02%   FSR2

频率响应

500Hz,   (******5kHz,咨询厂家)

温度稳定性

100ppm   (0 到 40C)

Butterworth滤波器

500Hz3(1Hz   到   5kHz 设置可选,订购时确定)

实时模拟输出范围

4-20mA

最小间隙检测输出

4-20mA

模拟输出阻抗

250-500   ohm

输出连接器

直接出线(可定制长度)

工作温度

-15C   to 50C, 95% 无凝结

工作环境

IP66

电源要求

24   VDC ±1V, 50mV AC 纹波, 开关速度> 60kHz , 8W

被测物接地回路

已与电源连接器集成

输入保护

极性反接(过电压至35VDC)

静电保护

±4kV   接触  ; ±8kV 空气

外壳尺寸

4.3”(110mm)   厚   x 2.5”(63mm) 宽 x 6.7”(170mm) 长

外壳安装

直接安装 (可提供安装板)

探头连接器

三芯TNC

探头至预放大模块的电缆长度

1.5   m

放大器至监控与数据采集模块的******电缆长度

20   m

预放大模块至放大器模块的******电缆长度

20   (两端M12 )
