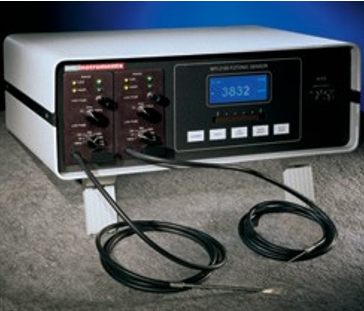

MTI-2100光纤测量仪

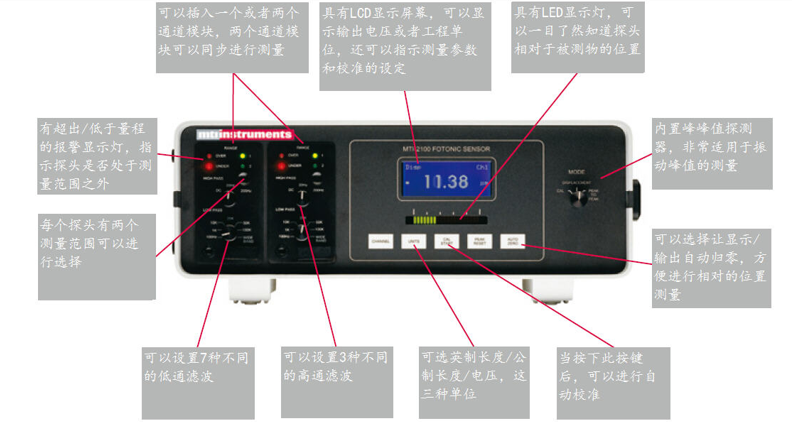

MTI-2100 光纤位移测量仪是一款高分辨率和高频率响应的非接触光纤振动和位移测量仪，可以测量位移、位置和振动。其分辨率达0.25纳米，频率响应达500kHz，采用模块化式设计，可根据测量范围的更换的探头。探头具备抗电磁干扰能力，适用于各种物质测量材料表面：如金属、合成物、颜料、璃、陶瓷以及液体等。具有双通道，用户可同步进行测量，另外，所有探头模块都具有两个测量范围：一种是高解析，另一种是大量程。

     主要用于研究、开发 、质量与过程控制，主要有以下用途

                               • 振动        • 模态分析        • 位置控制        • 径向跳动    • 共振分析    • 往复运动        • 边缘检测        • 位移

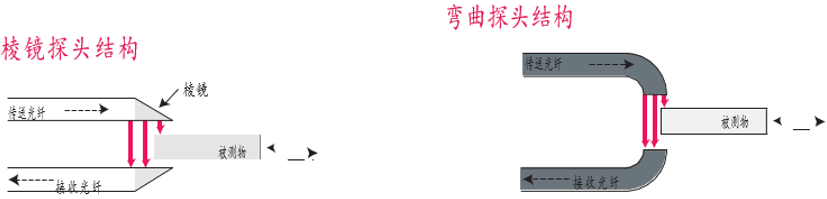

• 最高分辨率可达2.5纳米                                   • 可更换探头模块，使用方便                                    • 可以定做弯曲的探头

• 反射补偿模块可以消除反射误差                      • 独特的边缘探头设计可用于横向运动的测量             • 最高响应频率可达500 kHz

应用范例：

                  ●铁电/压电材料振动测试                   ●薄膜振动测试                       ●转动马达动态测试                          ●超音波溶接机振动测试

                  ●微小机构动作分析                           ●磁带振动量测                       ●转动马达(HDD)动态测试                ●回转组件轴承测试

光纤边缘探头

光纤边缘探头是为了应用于细小物体的位移振动测量而设计的。响应频率高的特点使它成为硬盘磁碟、磁带、超声波工具动态测量和生产线上的测量方案。每种探头由位置相对的发射光与接收光两组光纤捆束而成。光直接从发射光光纤发射到接收光光纤上进行测量，当被测物在探头间移动时，接收端接收的光量会因此而变化，MTI-2100将对这些光量的变化转化成精确的位移量。这种设计可以提供较大的探头标准距离及2.5纳米的分辨率。
