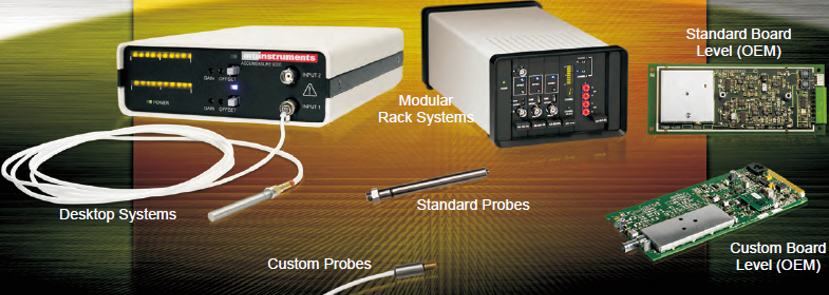

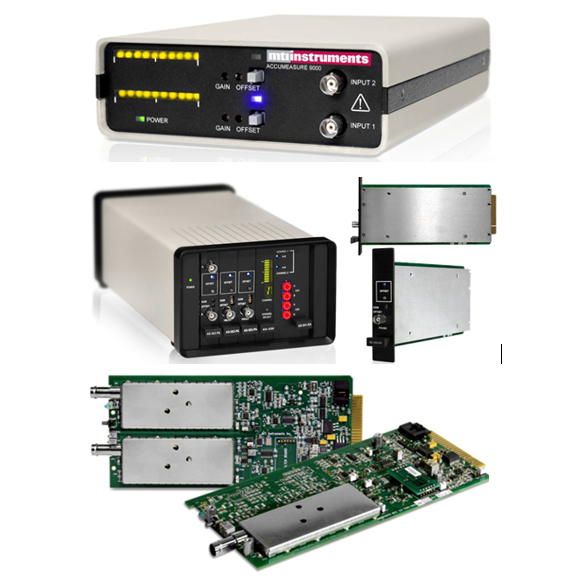

MTI电容位移传感器
AS-9000 AS-500 AS-562 AS-563
MTI有超过60年的制造和应用历史,MTI电容非接触测量仪器的主要特点是精度,稳定性和可重复性好。它响应时间快、分辨率高,是测量例如旋转轴承、轴、盘、轮胎、X-Y平台和压电元件的测量工具。

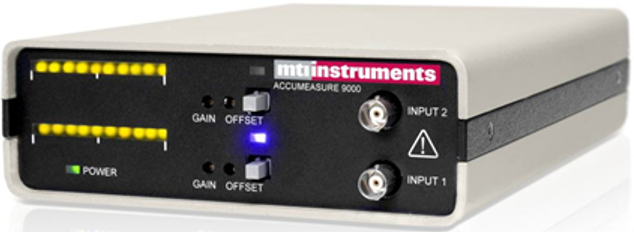

AS-9000电容位移传感器
AS-9000是单通道和双通道的电容位移放大器,对于如厚度测量和双轴运动平台反馈控制,是一种性价比非常高的解决方案。内置的通用AC电源和求和放大器减少了需要附加的系统组件。它还提供带LED显示和数字显示,方便探头定位调整。

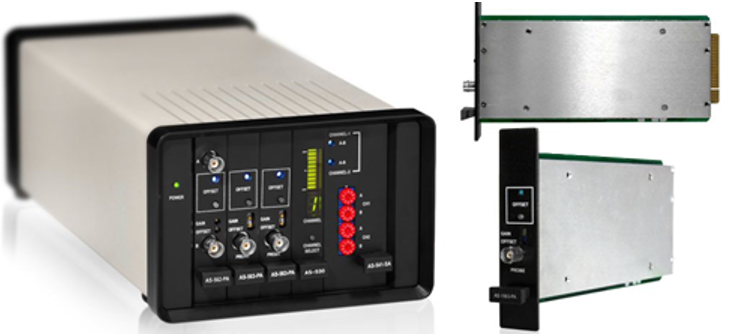

AS-500电容位移传感器
AS-500是一款小巧模块插卡型系统,最多可连接六个测量通道或求和放大器。多个AS- 500模块可一起用于多通道的同步测量,避免通道间的干扰。还可选12V的直流供电型号,用于机动车位移、振动、跳动或厚度测量。也可使用MTI的“PUSH/PULL”式电容放大器,用于导体、半导体、旋转的被测物等不能良好接地或者不能接地的情况。

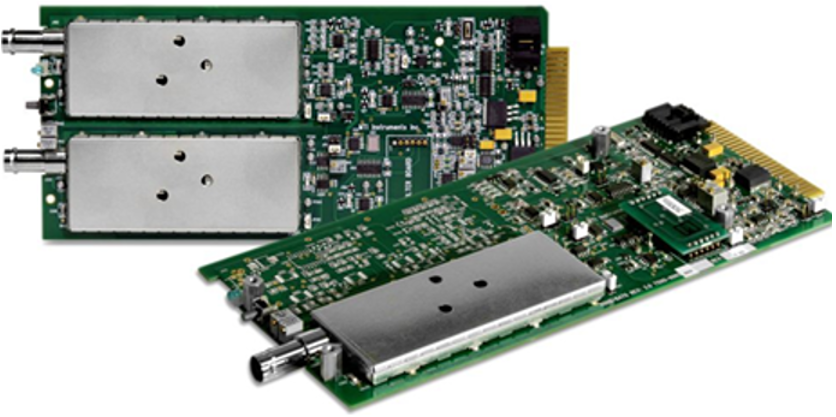

MicroCap AS-562 AS-563电容位移传感器
MicroCap标准板卡式电容放大器 (用于OEM集成商),具有成本效益的OEM放大器解决方案,满足了客户的测量要求。
电容位移传感器主要参数:
特点 | AS-9000 | AS-500 | MicroCap |
通道数 | 最多 2通道 | 最多6通道 | 1通道 |
测量范围 | 0 到 12.5mm (0 to 0.5 in.) | ||
分辨率 (% 满量程) RMS | 0.00% | ||
精度 (% 满量程) | ±0.02% 0.02% | ||
频率响应 | 标准的滤波器模块有(10Hz, 100Hz, 200Hz, 500Hz, 1kHz, 2kHz or 5kHz) | 可选组件 | |
稳定稳定性 | ± 0.01% FSR/ °C | ||
模拟输出 0-10 Vdc | BNC4 | BNC4 | 欧洲标准螺丝端子 |
输出阻抗 | 50 Ω | ||
85 到265 Vac | 85 到 265 Vac | ||
电力需求 | 47 到 440 Hz | ± 15 Vdc | |
47 到 440Hz | 可选12 Vdc | ||
求和放大器 | 标准的双通道单位 | 插板卡式 | 没有 |
操作温度 | 4 to 38°C (40 to 100°F) | ||
尺寸 | 240x160x50mm | 175x140x340mm | 150x60 x13mm |
重量 | 2.3 kg (5 lbs) | 4.6 kg (10.2 lbs) | 0.11 kg (0.25 lbs) |
